吹吸式焊煙收集系統介紹

在工業生產中，對于一些大型工件的焊接，由于焊接點眾多且不固定，或者焊點距離過大，若依靠集中式煙塵凈化時所管用的吸氣罩口，則難以捕捉煙塵，且操作極為不便，因此采用吹吸式氣流整體治理。

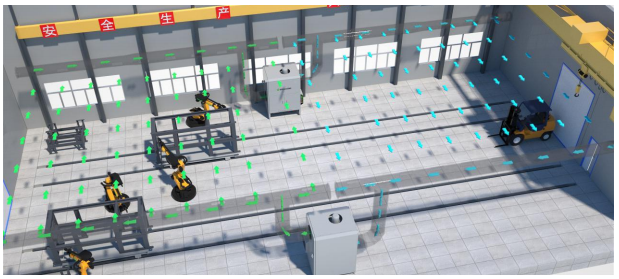

吹吸式焊煙收集凈化系統，是在車間的一側布置回風管道和送風管道，另外一側反向?qū)ΨQ布置送風管道和回風管道，充分利用除塵器本身的動力源，回風管道捕捉經送風管道吹到鋁合金蛋殼型回風口附件的焊接煙塵后，經過除塵器過濾后，潔凈的空氣再經過排風風機送到送風管道，經過鋁合金鼓型噴流風口再將本側面的焊接煙塵吹到對面，在焊接區域的上方形成一層焊接煙塵捕捉的氣幕，周而復始，循環過濾。

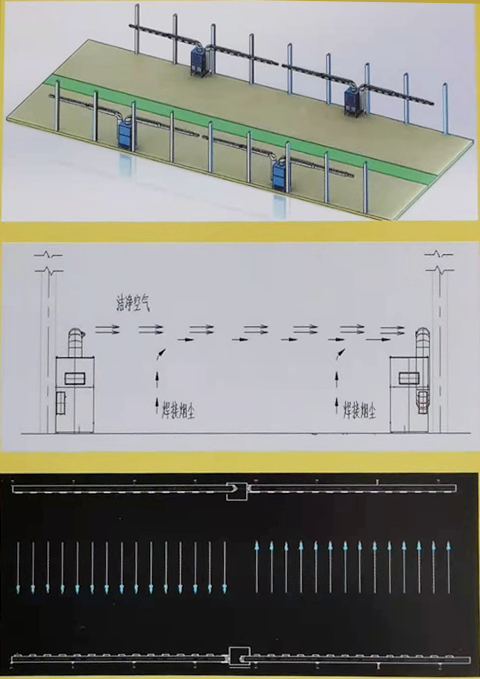

吹吸式焊煙收集系統原理

吹吸式除塵系統選用一臺或多臺除塵設備，除塵送、回風管道在車間內沿車間長度方向相對布置。管道上沿長度方向間隔布置多個風口，管道高度結合車間內焊接煙塵懸浮高度調整（通常為4~6m）。車間在正壓氣流組織和負壓氣流組織作用下形成一個完整穩定的可將焊接區域全覆蓋的氣幕。含塵煙氣在氣幕的定向流動引射作用下進入回風管道再進入除塵設備內，經除塵設備過濾后再循環回到車間。通過這一連續循環的過程，焊接煙塵被不斷的收集起來，以此達到焊接煙塵整體治理的目標。

這種吹吸式焊煙收集凈化系統優勢在于只有主管道，沒有分支管道和吸氣臂，主機位置可根據現場靈活選擇，減少管道與車間吊車作業時的干涉，大大提供工人焊接效率。

吹吸式煙塵收集系統視頻
