方案設計：

貴公司等離子切割機尺寸6m*28m一臺，7m*28m一臺，經過重新改動平臺可采取側吸式排煙系統，因切割平臺寬度＞4m，兼顧效果及成本考慮，決定采用單側滑道吹吸式處理方式。

改動建議：

平臺格柵板間距20-25cm，格柵板高度20cm，平臺與龍門架兩側間距為30cm和50cm，滑動風道位于50cm一側。

系統安裝：

滑動風道放置在50cm寬度位置落地安裝，滑動吸風口與龍門架固定，吸風口應隨龍門架同步移動，吹風機裝在30cm一側，與龍門架固定并隨龍門架移動，滑動風道末端通過風管與凈化主機鏈接，凈化主機頂部連接風管，凈化后的空氣經過15m風管排入高空。

工作原理：

吹風機、切割頭、滑動風口三者中心排列，切割產生的煙塵在吹風機與滑動風口產生的順向氣流作用下進入凈化器主機；凈化器主機采用高質量覆膜濾芯為過濾單元，凈化后的空氣可直接排入大氣，并符合環保部門要求；凈化器主機配備自動定時清灰系統，無需人工干預。

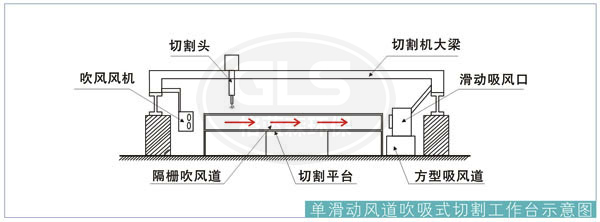

工作原理圖：

格藍森環保提供的龍門式切割機煙塵凈化系統主要分為頂吸式、側吸式、下吸式，其中側吸式又因切割平臺寬度不同分為單側吸式、雙側吸式、吹吸式，具體方案需要根據切割機布局及煙塵量來確定，我公司本著低成本高效率的設計標準為您提供更合適的方案。
